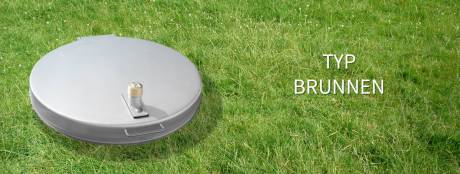

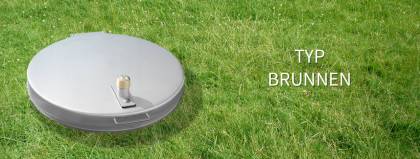

Schachtabdeckungen Typ Wasserdicht

Schachtabdeckung: Typ Brunnen LRL EDOE begehbar quadratisch
Schachtabdeckung: Typ Brunnen LRL EDOE begehbar quadratisch mit Dunstkamin

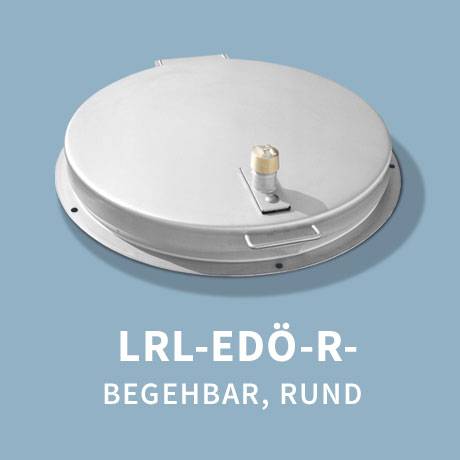

Schachtabdeckung: Typ Brunnen LRL EDOE R begehbar rund
Schachtabdeckung: Typ Brunnen LRL EDOE R begehbar rund mit Dunstkamin

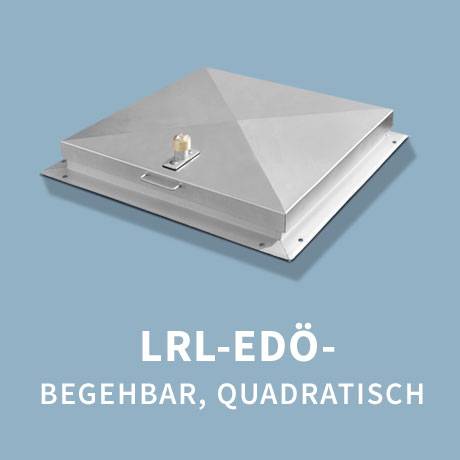

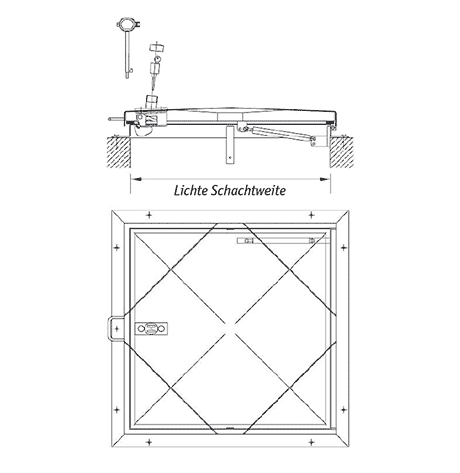

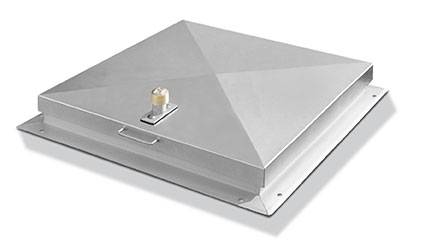

LRL-EDÖ - begehbar, quadratisch

Typ

Brunnenschachtabdeckung – quadratische Ausführung, regensicher.

Belastung

Begehbar.

Ausführung
  • HÖRNEMANN-Brunnenabdeckung aus Edelstahlblech V2A (1.4301). Deckelstärke 2 mm, begehbar. Der Deckel ist aus einem Stück gekantet und mittig überhöht. Mit unteren Versteifungen, selbsteinfallendem Verschluss und Messing-Ovalkappe
  • Gasdruckfeder als Öffnungshilfe, sowie von Hand zu lösender Arretierung
  • an der Deckelunterseite rundumlaufende frostsichere, witterungsbeständige, austauschbare EPDM-Gummidichtung
  • Deckel am Rahmen mit stabilen, verdecktliegenden Scharnieren angeschlagen
  • Rahmen aus gekantetem, stabilen Z-Profil mit Bohrungen zum Andübeln sowie 2 Laschen zur Befestigung in der Schachtlaibung
  • inklusive einem Bedienungsschlüssel

Durchgangsmaß < lichte Schachtweite.

Sonderausführungen
  • Messing-PZ-Einsatz für bauseitigen Profilhalbzylinder
  • Zylinderschloss mit 3 gleichschließenden Schlüsseln
  • Befestigungsmaterial
  • mit Hartschaumisolierung, ca. 30 mm stark. Unterseitig durch Edelstahlblech geschützt
Außenmaß in mm lichte Weite in mm Gewicht in kg ca. Artikel-Nr. Edelstahl
Sonderanfertigungen auf Anfrage Artikelgruppe 118
750 x 750 600 x 600 20,0 10060791
950 x 950 800 x 800 32,0 10080791
1150 x 1150 1000 x 1000 42,0 10100791
1350 x 1350 1200 x 1200 61,0 10120791
Artikelgruppe 118
mit Isolierung zur Vermeidung
von Schwitzwasser
750 x 750 600 x 600 24,0 1006079187
950 x 950 800 x 800 38,0 1008079187
1150 x 1150 1000 x 1000 51,0 1010079187
1350 x 1350 1200 x 1200 72,0 1012079187
Nach oben
Flyer_LRL-EDÖ.pdf

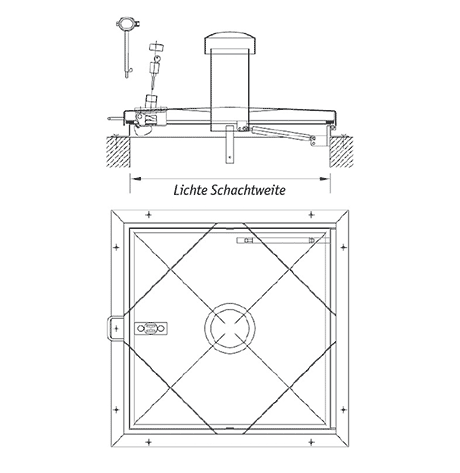

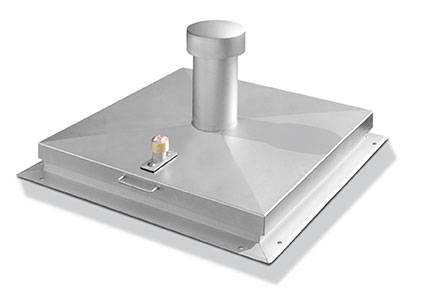

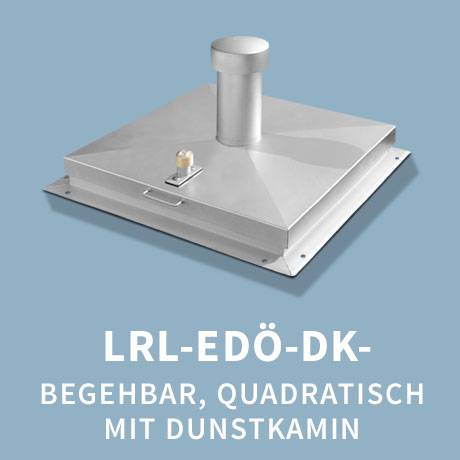

LRL-EDÖ-DK - begehbar, quadratisch mit Dunstkamin

Typ

Brunnenschachtabdeckung – quadratische Ausführung mit Dunstkamin DN 150, regensicher.

Belastung

Begehbar.

Ausführung
  • HÖRNEMANN-Brunnenabdeckung aus Edelstahlblech V2A (1.4301). Deckelstärke 2 mm, begehbar. Der Deckel ist aus einem Stück gekantet und mittig überhöht. Mit unteren Versteifungen, selbsteinfallendem Verschluss und Messing-Ovalkappe
  • mit Dunstkamin DN 150, ca. 350 mm hoch sowie Haube und Niro-Insektensieb
  • Gasdruckfeder als Öffnungshilfe, sowie von Hand zu lösender Arretierung
  • an der Deckelunterseite rundumlaufende frostsichere, austauschbare EPDM-Gummidichtung
  • Deckel am Rahmen mit stabilen, verdecktliegenden Scharnieren angeschlagen
  • Rahmen aus gekantetem, stabilen Z-Profil mit Bohrungen zum Andübeln sowie 2 Laschen zur Befestigung in der Schachtlaibung
  • inklusive einem Bedienungsschlüssel

Durchgangsmaß < lichteSchachtweite.

Sonderausführungen
  • Messing-PZ-Einsatz für bauseitigen Profilhalbzylinder
  • Zylinderschloss mit 3 gleichschließenden Schlüsseln
  • Befestigungsmaterial
  • mit Hartschaumisolierung, ca. 30 mm stark. Unterseitig durch Edelstahlblech geschützt
Außenmaß in mm lichte in mm Gewicht in kg ca. Artikel-Nr. Edelstahl
Sonderanfertigungen auf Anfrage Artikelgruppe 118
750 x 750 600 x 600 25,0 1006079175
950 x 950 800 x 800 37,0 1008079175
1150 x 1150 1000 x 1000 47,0 1010079175
1350 x 1350 1200 x 1200 66,0 1012079175
Artikelgruppe 118
mit Isolierung zur Vermeidung
von Schwitzwasser
750 x 750 600 x 600 28,0 1006079188
950 x 950 800 x 800 43,0 1008079188
1150 x 1150 1000 x 1000 56,0 1010079188
1350 x 1350 1200 x 1200 78,0 1012079188
Nach oben
Flyer_LRL-EDÖ-DK.pdf

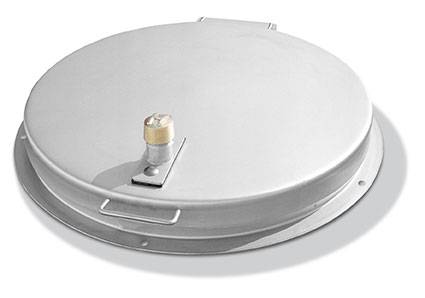

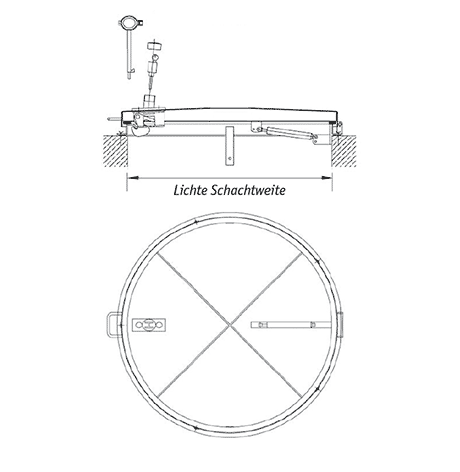

LRL-EDÖ-R - begehbar, rund

Typ

Brunnenschachtabdeckung – runde Ausführung, regensicher.

Belastung

Begehbar.

Ausführung
  • HÖRNEMANN-Brunnenabdeckung aus Edelstahlblech V2A (1.4301). Deckelstärke 2 mm, begehbar. Der Deckel ist aus einem Stück gekantet und mittig überhöht. Mit unteren Versteifungen, selbsteinfallendem Verschluss und Messing-Ovalkappe
  • Gasdruckfeder als Öffnungshilfe, sowie von Hand zu lösender Arretierung
  • an der Deckelunterseite rundumlaufende frostsichere, witterungsbeständige, austauschbare EPDM- Gummidichtung
  • Deckel am Rahmen mit stabilen, verdecktliegenden Scharnieren angeschlagen
  • Rahmen aus rund gewalztem, stabilen Winkelprofil mit Bohrungen zum Andübeln sowie 2 Laschen zur Befestigung in der Schachtlaibung
  • inklusive einem Bedienungsschlüssel

Durchgangsmaß < lichte Schachtweite.

Sonderausführungen
  • Messing-PZ-Einsatz für bauseitigen Profilhalbzylinder
  • Zylinderschloss mit 3 gleichschließenden Schlüsseln
  • Befestigungsmaterial
  • mit Hartschaumisolierung, ca. 30 mm stark. Unterseitig durch Edelstahlblech geschützt
Außenmaß in mm lichte Weite in mm Gewicht in kg ca. Artikel-Nr. Edelstahl
Sonderanfertigungen auf Anfrage Artikelgruppe 118
ø 700 ø 620 18,0 10060791r
ø 880 ø 800 26,0 10080791r
ø 1080 ø 1000 33,0 10100791r
Artikelgruppe 118
mit Isolierung zur Vermeidung
von Schwitzwasser
ø 700 ø 620 23,0 1006079187r
ø 880 ø 800 29,0 1008079187r
ø 1080 ø 1000 36,0 1010079187r
Nach oben
Flyer_LRL-EDÖ-R.pdf

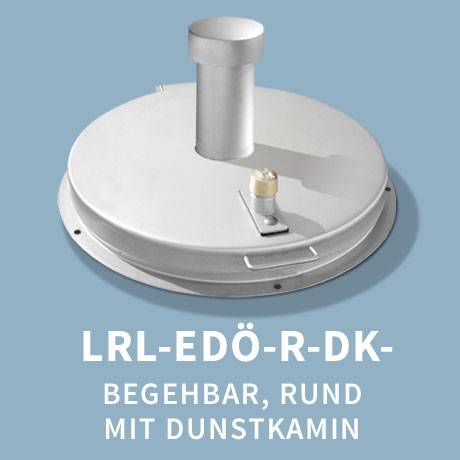

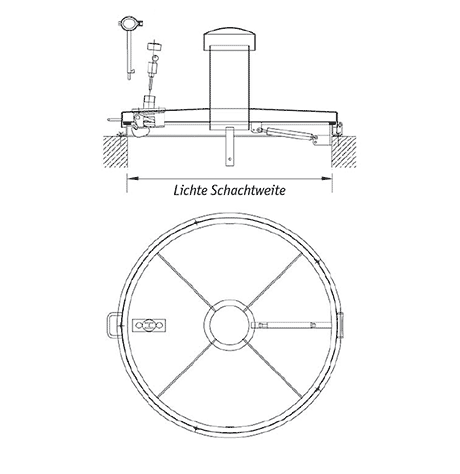

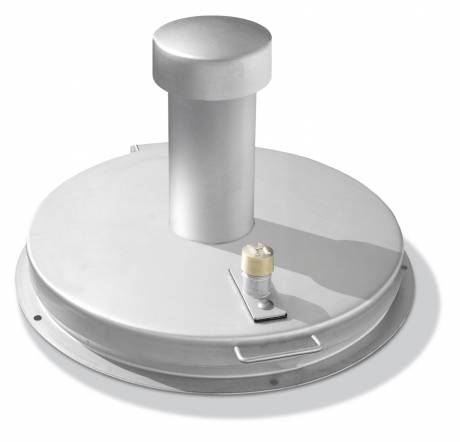

LRL-EDÖ-R-DK - begehbar, rund mit Dunstkamin

Typ

Brunnenschachtabdeckung – runde Ausführung mit Dunstkamin DN 150, regensicher.

Belastung

Begehbar.

Ausführung
  • HÖRNEMANN-Brunnenabdeckung aus Edelstahlblech V2A (1.4301). Deckelstärke 2 mm, begehbar. Der Deckel ist aus einem Stück gekantet und mittig überhöht. Mit unteren Versteifungen, selbsteinfallendem Verschluss und Messing-Ovalkappe
  • mit Dunstkamin DN 150, ca. 350 mm hoch sowie Haube und Niro-Insektensieb
  • Gasdruckfeder als Öffnungshilfe sowie von Hand zu lösender Arretierung
  • an der Deckelunterseite rundumlaufende frostsichere, witterungsbeständige, austauschbare EPDM- Gummidichtung
  • Deckel am Rahmen mit stabilen, verdeckt liegenden Scharnieren angeschlagen
  • Rahmen aus rund gewalztem, stabilen Winkelprofil mit Bohrungen zum Andübeln sowie 2 Laschen zur Befestigung in der Schachtlaibung
  • inklusive einem Bedienungsschlüssel

Durchgangsmaß < lichte Schachtweite.

Sonderausführungen
  • Messing-PZ-Einsatz für bauseitigen Profilhalbzylinder
  • Zylinderschloss mit 3 gleichschließenden Schlüsseln
  • Befestigungsmaterial
  • mit Hartschaumisolierung, ca. 30 mm stark. Unterseitig durch Edelstahlblech geschützt
Außenmaß in mm lichte Weite in mm Gewicht in kg ca. Artikel-Nr. Edelstahl
Sonderanfertigungen auf Anfrage Artikelgruppe 118
ø 700 ø 620 23,0 1006079175r
ø 880 ø 800 31,0 1008079175r
ø 1080 ø 1000 38,0 1010079175r
Artikelgruppe 118
mit Isolierung zur Vermeidung
von Schwitzwasser
ø 700 ø 620 28,0 1006079188r
ø 880 ø 800 34,0 1008079188r
ø 1080 ø 1000 41,0 1010079188r
Nach oben
Flyer_LRL-EDÖ-R-DK.pdf
