Schachtleitern und Einstiegshilfen

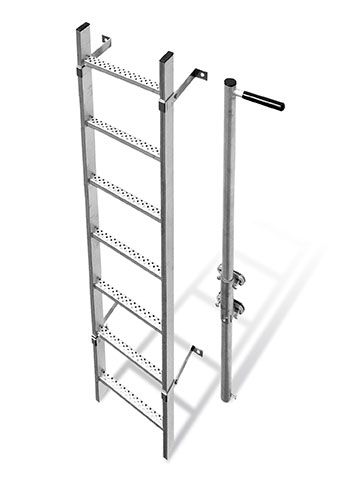

Schachtleitern

Aus Edelstahl V2A (1.4301), vollständig gebeizt und passiviert. Edelstahl V4A sowie Stahl verzinkt auf Anfrage.

Beschreibung

Schachtleitern, entsprechend den Unfallverhütungsvorschriften VBG 74 bzw. GUV 6.4.
Lichte Weite 300 oder 400 mm. Rechteckrohrholme 50 x 20 mm. Mit rutschsicheren Lochsprossen.

Einsatzgebiet

Kläranlagen, Deponien, Rückhaltebecken, Pumpenschächte usw.

Einbauhinweise

Der Abstand der untersten Sprosse zum Boden darf max. 320 mm betragen. Der Abstand der Leiter zur Wand beträgt 150 mm starr. Wandanker sind im Abstand von maximal 1,68 Metern zu setzen.

Einstieghilfen und Sonderanfertigungen auf Anfrage.
Länge ca. m Auftrittsbreite mm Leiterbreite mm Sprossen Anzahl Anker Anzahl Artikel-Nr. Edelstahl
1,12 300 340 4 4 25630491
1,40 300 340 5 4 25630591
1,68 300 340 6 4 25630691
1,96 300 340 7 4 25630791
2,24 300 340 8 4 25630891
2,52 300 340 9 4 25630991
2,80 300 340 10 6 25631091
3,08 300 340 11 6 25631191
3,36 300 340 12 6 25631291
3,64 300 340 13 6 25631391
3,92 300 340 14 6 25631491
4,20 300 340 15 6 25631591

Bitte beachten Sie, dass gemäß Unfallverhütungsvorschriften bei einer Falltiefe von über 3 Metern an den Leitern zusätzliche Fallschutzeinrichtungen anzubringen sind.

Länge ca. m Auftrittsbreite mm Leiterbreite mm Sprossen Anzahl Anker Anzahl Artikel-Nr. Edelstahl
1,12 400 440 4 4 25640491
1,40 400 440 5 4 25640591
1,68 400 440 6 4 25640691
1,96 400 440 7 4 25640791
2,24 400 440 8 4 25640891
2,52 400 440 9 4 25640991
2,80 400 440 10 6 25641091
3,08 400 440 11 6 25641191
3,36 400 440 12 6 25641291
3,64 400 440 13 6 25641391
3,92 400 440 14 6 25641491
4,20 400 440 15 6 25641591

Bitte beachten Sie, dass gemäß Unfallverhütungsvorschriften bei einer Falltiefe von über 3 Metern an den Leitern zusätzliche Fallschutzeinrichtungen anzubringen sind.

Steigbügel / Steigkasten

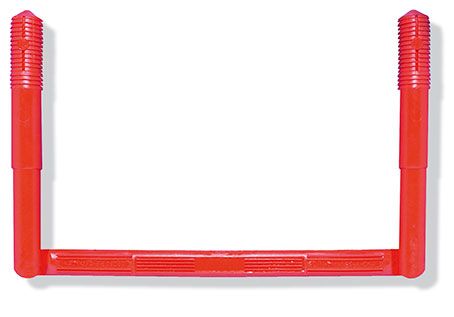

Steigbügel für einläufige Steigeisengänge. Form A.

Steigbügel aus Edelstahl oder Stahl mit nahtloser Ummantelung aus Polyäthylen (HDPE). Trittsichere Auftrittsfläche und guter Griff. Geprüft nach DIN V 19555. Geeignet zum direkten Einrütteln und zum nachträglichen Einbau. Bohrloch ø 25 mm. Universal für runde und gerade Wände einsetzbar.

Beschreibung Auftrittsbreite Einbaubreite Artikel-Nr.
Edelstahlkern 300 mm ca. 350 mm 03911491
Stahlkern 300 mm ca. 350 mm 03911410

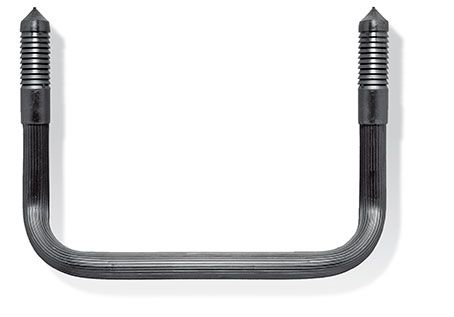

MSU-Steigbügel für einläufige Steigeisengänge. Form A.

Steigbügel (runde Form), aus Edelstahl oder Stahl mit nahtloser Ummantelung aus Polyäthylen (HDPE). Trittsichere Auftrittsfläche und guter Griff. Geprüft nach DIN V 19555. Geeignet zum direkten Einrütteln und zum nachträglichen Einbau. Bohrloch ø 25 mm.

Beschreibung Auftrittsbreite Einbaubreite Artikel-Nr.
Edelstahlkern 300 mm ca. 350 mm 03911091
Stahlkern 300 mm ca. 350 mm 03911010

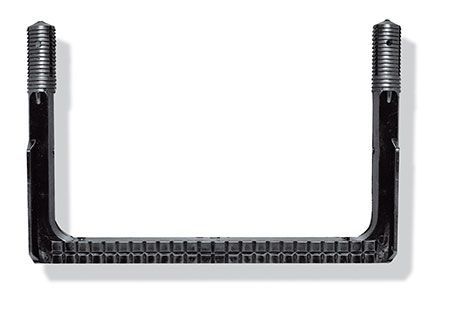

Steigbügel für einläufige Steigeisengänge. Form B.

Steigbügel aus Stahl mit nahtloser Ummantelung aus Polyäthylen (HDPE). Trittsichere Auftrittsfläche und guter Griff. Geprüft nach DIN V 19555. Geeignet zum direkten Einrütteln und zum nachträglichen Einbau. Bohrloch ø 25 mm.

Beschreibung Auftrittsbreite Seitl. Aufkannt. Einbaubreite Artikel-Nr.
Edelstahlkern 300 mm 57 mm ca. 330 mm 03911591
Stahlkern 300 mm 57 mm ca. 330 mm 03911400

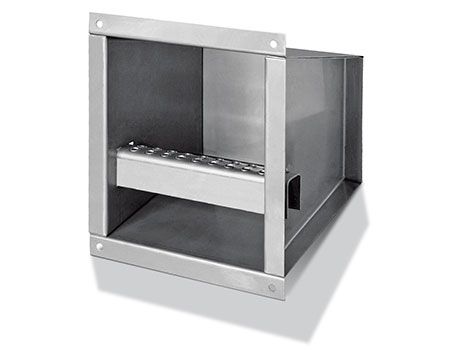

Steigkasten aus Edelstahl 1.4571 (V4A).

Zum Einbetonieren. Aus gekantetem Blech, nach vorne offen. Mit eingeschweißter Sprosse aus trittsicherem U-Profil, komplett mit Bohrungen zur Befestigung an der Schalung.

Beschreibung Maße (B x H x T) Artikel-Nr.
Edelstahlkasten 200 x 220 x 170 mm mm 10900091
